Серия D5 - cерия установок для снятия металлических крышек c корпусов приборов

Серия D5

Серия установок D5 предназначена для снятия металлических крышек с корпусов электронных приборов различного типа.  Оборудование позволяет работать с изделиями самой высокой надежности — аэрокосмические гибридные приборы, СВЧ ИСы, БГИСы, оптоэлектронные устройства, МЭМСы, модули диагональю до 10 дюймов. В том числе предусматривается работа с приборами круглой формы, типа ТО.



Основные преимущества:

  • Улучшенная конструкция несущей платформы: отклонение от плоскостности направляющих рельс менее 5 мкм
  • Программируемый высокоскоростной серводвигатель
  • Точное позиционирование: жесткая остановка и возврат в исходное положение при запуске
  • Прочная жесткая рама шасси – низкий уровень вибраций
  • Диагностика сообщений об ошибке



Установки серии D5 поставляются в одной из трех конфигураций:

1. Корпус на рабочей поверхности, крышка внизу, инструмент снизу. Стандартная наиболее прецизионная конфигурация, подходящая для прямосторонних корпусов с установленной отдельно плоской крышкой.

2. Корпус на фиксаторах, крышка внизу, инструмент снизу. Если конфигурация корпуса такова, что выводы выходят за плоскость крышки, используется пластина-фиксатор для наиболее точного позиционирования корпуса.

3. Корпус на фиксаторах, крышка вверху, инструмент сверху. Конфигурация предназначена для корпусов с неплоской крышкой, имеющей форму. Для таких корпусов также используются специализированные фиксаторы и, при необходимости, поворотный модуль.

Все модели серии D5 позволяют контролировать следующие ключевые параметры процесса снятия крышек:

  • Глубина реза. Установки позволяют срезать крышку с корпуса, не повреждая сам корпус, благодаря прецизионному контролю глубины реза, которая устанавливается в зависимости от толщины крышки.
  • Длина реза. Избежать попадания срезанной крышки внутрь корпуса позволяет контроль длины прохода режущего инструмента.
  • Качество поверхности после снятия крышки. Для того, чтобы корпус можно было повторно герметизировать, срезанная поверхность должна быть максимально гладкой. Добиться этого можно, используя специализированные режущие инструменты и подбирая параметры процесса.
  • Частота поверхности после снятия крышки. Процесс снятия крышек на установках серии D5 не приводит к загрязнению внутренней части корпуса.
  • Уровень вибраций. Специально разработанные высокоскоростные режущие инструменты позволяют минимизировать уровень вибраций в ходе процесса во избежание повреждения чувствительных компонентов и проволочных соединений внутри корпуса.



Технические характеристики

Серия

D5L

D5F

D5R

Размеры корпусов

6”, 8”, 12”

6”, 8”

3”

Панель управления

Скорость вращения шпинделя; скорость подачи стола;  возврат в стартовую позицию; глубина хода рабочего стола

Скорость вращения шпинделя

Макс. 8400 оборотов в минуту

Скорость перемещения рабочего стола

25 – 38 мм/с

Типы корпусов

Гибридные, DIP, bathtub

Корпуса с встроенными оптоволоконными линиями

Круглые. Длина выводов может быть более 38 мм

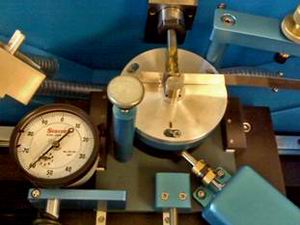

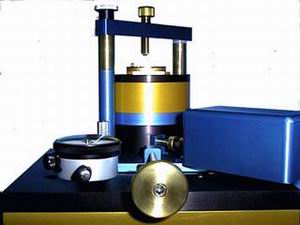

Установка D5R с поворотным модулем для работы с круглыми корпусами

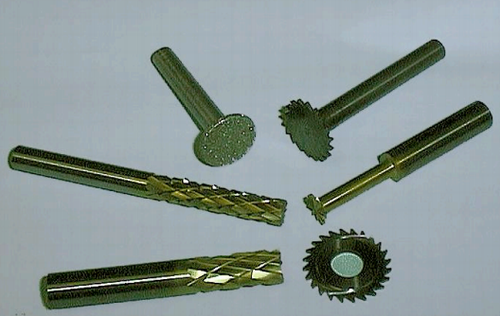

Режущие инструменты
