P-CAD 2001 для начинающих. Урок 1.



Настройка схемного редактора

Перед началом работы над проектом необходимо настроить систему для получения комфортной среды разработки.



Запуск редактора схем (Schematic)

• Запустите схемный редактор.

1) Нажмите кнопку Пуск на панели задач Windows. В появившемся меню задач Windows последовательно указывайте курсором пункты Программы | P-CAD2001 | Schematic (рис.3−1). Щелкните левой кнопкой мыши по названию редактора схем.

Рис. 3−1. Запуск схемного редактора

2) Появится заставка пакета, а затем рабочий экран редактора схем Schematic (см. рис. 3−2).

Рис. 3−2. Экран схемного редактора

Основными элементами рабочего экрана схемного редактора являются главное меню, где сосредоточены основные команды редактора, верхняя и левая инструментальные панели, куда вынесены наиболее употребительные команды, и рабочее поле, на котором размещается вводимая схема. В нижней части экрана расположена строка подсказки, куда выводятся сообщения системы о необходимых действиях пользователя и статусная строка, где отображаются координаты курсора, тип сетки и ее шаг, текущая толщина линий, название текущей страницы. Кроме этого здесь расположена кнопка записи макрокоманд и кнопка установки параметров страницы. Следует отметить, что окна в статусной строке доступны для редактирования, т.е. здесь можно не только посмотреть координаты курсора, но и установить их, выбрать рабочую страницу, шаг сетки или толщину линий. При выполнении некоторых команд, например, размещении проводников или линий, в правой части статусной строки выводится справочная информация о режиме работы.

В верхней части экрана рядом с надписью «P-CAD 2001 Schematic» выводится имя открытого файла.



Выбор и установка системы единиц измерения и размеров чертежа

Система P-CAD допускает работу в двух системах измерения — дюймовой и метрической. По умолчанию в системе в качестве единиц измерения установлены mils (тысячная часть дюйма). Кроме того, в P-CAD, в отличие от многих других графических редакторов, в настройках системы определяется размер рабочей области.

• Установите в системе метрическую систему единиц и формат чертежа А4

1) В основном меню схемного редактора выберите команду Options/Configure…. (Параметры/Конфигурация).

2) На появившейся панели Options Configure (рис. 3−3) в рамке Workspace Size (размер рабочей зоны) нажмите кнопку User (пользовательский) и введите значение ширины листа (окно Width) равной 210mm и высоты листа (окно Height) равной 297mm.

Рис. 3−3. Окно команды Options/Configure

Использование кнопок А4−А0 в рамке Workspace Size приведет к установке европейского формата, а кнопок A,B,C,D,E американского формата чертежа с горизонтальным расположением длинной стороны!

3) В рамке Units в качестве единиц измерения выберите миллиметры (кнопка mm).

а) Перейти от дюймовой системы единиц к метрической и обратно можно только здесь! б) Изменение единиц измерения возможно на любой стадии проектирования, но лучше это делать в самом начале!!

4) Кнопка Edit Title Sheets (оформление чертежа) позволяет установить стили оформления чертежей схем. Поскольку европейские и российские стандарты различаются, использование системных шаблонов оформления неприемлемо. Создание и подключение форматок, соответствующих российским стандартам рассматривается в разделе 4.

5) Состояние остальных параметров установите в соответствии с рис. 3−3. Их назначение приведено в табл. 3−1.

6) Нажмите кнопку ОК для фиксации введенных изменений и закрытия панели установок.

Таким образом для чертежа задан формат А4 с вертикальным расположением длинной стороны и выбрана для работы метрическая система единиц.



Установка параметров сетки

Для облегчения работы все элементы схемы на рабочем поле привязываются к узлам специальной сетки. Параметры сетки (расстояние между узлами, вид сетки, ее тип) устанавливаются по команде Options/Grids… (Параметры/Сетки). При этом появляется специальная панель Options Grids, показанная на рис. 3−4.

Рис. 3−4. Установка параметров сетки

• Задайте параметры сетки

1) В окне Grid Spacing (шаг сетки) установите шаг сетки равным 2.5 мм (без указания единиц измерения) и нажмите кнопку Add.. (добавить). Новое значение шага сетки появится в окне Grids (сетка).

2) Аналогичным образом добавьте к списку шагов сетки значения 0.1; 0.5; 1; 5 и 10 мм. Крупные шаги сетки (2.5, 5 и 10 мм) удобно использовать при размещении компонентов, проводников и шин. Более мелкие нужны при размещении атрибутов, полей, текста и создания графики символов.

3) Значение 2.540 мм, установленное системой изначально, из списка удалите. Для этого щелкните по нему в списке левой кнопкой мыши и нажмите на панели кнопку Delete (удалить).

4) Сетку оставьте видимой (флажок Visible должен быть установлен).

Оперативный переход от относительной сетки к абсолютной производится при нажатии на клавишу с буквой A

5) Тип сетки в рамке Mode (режим): абсолютная — Absolute или относительная – Relative и вид ее отображения в рамке Visible Grid Style (стиль видимой сетки): в виде точек — Dotted или линий – Hatched, оставьте прежними (установлен флажок Absolute и флажок Dotted).

Заметим, что абсолютная сетка имеет начало координат в левом нижнем углу рабочего поля, а относительная — в точке с координатами, указанными в рамке Relative Grid Origin или в точке, отмеченной пользователем щелчком левой кнопки мыши (при установленном флаге Prompt for Origin).

6) Для выхода из панели Options Grids нажмите кнопку ОК.



Создание и редактирование стилей текста

Для задания параметров текстовых надписей на схемах в P-CAD используется понятие стиля. Стилем определяется тип шрифта, размер букв, начертание, набор символов. По умолчанию в систему встроены несколько служебных стилей для обозначения текстовых атрибутов типовых элементов (см. рис. 3−5 и табл. 3−2).

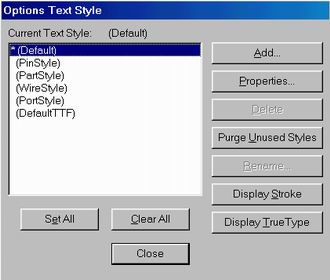

Рис. 3−5.Список установленных стилей текста

P-CAD поддерживает два вида шрифтов – True Type и Stroke (штриховые). Возможны три вида штриховых шрифтов – QUALITY (сглаженный), BASIC (рубленный), и LCOM (с засечками). Различие между этими шрифтами показаны на рис. справа.

В стилях, встроенных в систему по умолчанию используется западноевропейский набор символов. Для нанесения на чертеж надписей на русском языке необходимо создать несколько новых стилей, включающих символы кириллицы.



Создание новых стилей текста

• Создайте новые стили текста.

1) В основном меню выберите команду Options/Text Style… (параметры/стили текста). Появится панель Options Text Style, показанная на рис. 3−5.

2) Для добавления нового стиля нажмите на ней кнопку Add (добавить). Появится панель Add Text Style (добавить стиль текста), показанная на рис. 3−6.

Рис. 3−6. Добавление нового стиля

3) В окне Style Name (Имя стиля) на этой панели введите имя нового стиля Текст3_5_курсив и нажмите кнопку ОК. В названии стиля будем отображать высоту символов в мм (в данном случае — 3,5 мм) и начертание (курсив).

4) На появившейся панели (рис. 3−7) Text Style Properties (свойства стиля текста) установите флажок Allow True Type (разрешить TTF) и нажмите кнопку Font (шрифт) для выбора вида шрифта.

Рис. 3−7. Установка параметров стиля

5) На стандартной панели выбора шрифта Windows (рис. 3−8) из списка шрифтов выберите шрифт Arial. Начертание установите – курсив, размер – 10 пунктов. В окне Набор символов из списка выберите Кириллица. Нажмите кнопку ОК, чтобы закрыть панель.

Рис. 3−8. Выбор шрифта

6) на панели Text Style Properties в окне Size (размер) установите высоту букв равную 3,5 мм.

7) В рамке Display (отображать) установите флажок True Type Font, чтобы разрешить отображение TTF-шрифтов, и нажмите кнопку ОК для окончания ввода.

8) Убедитесь, что на панели Options Text Style в списке текущих стилей появилось имя нового стиля Текст3_5_курсив.

9) Повторяя пп. 2−8, добавьте еще два стиля текста — Текст5_курсив и Текст7_курсив с размером букв 5 и 7 мм.

10) На панели Options Text Style нажмите кнопку Close (закрыть) для завершения ввода новых стилей.



Редактирование существующих стилей текста

Все стили в системе, за исключением Default и Default TTF, могут быть отредактированы. Для изменения свойств какого-либо стиля необходимо указать его в списке Current Text Style на панели Options Text Style (см. рис. 3−5) и нажать на кнопку Properties. Появится уже знакомая нам панель Text Style Properties (см. рис. 3−7), где можно выбрать новый вид шрифта или установить его новые размеры.

Вновь введенные стили можно при необходимости переименовать, используя кнопку Rename на панели Option Text Style (см. рис. 3−5), или удалить из системы, используя кнопку Delete.

Кнопка Purge Unused Styles позволяет удалить из списка все неиспользованные в данном проекте стили, кроме системных, перечисленных в табл. 3−2.



Задание ширины линий и проводников

По умолчанию в системе установлены две ширины линии и проводников – Thin (тонкая, шириной 0,254 мм) и Thick (толстая, шириной 0,762 мм для линий и 0,381 мм для проводников). При необходимости список размеров линий и проводников может быть расширен.



Задание новой ширины линии

• Задайте новую ширины линии

1) В основном меню выберите команду Options/Current Line…(параметры/текущая линия). Появится панель Options Current Line, показанная на рис. 3−9.

Рис. 3−9. Задание нового значения ширины линии

2) В рамке Width (ширина) установите флажок User (пользовательская) и в окне редактирования наберите новое значение ширины линии равное 1.0mm

3) Нажмите кнопку OK для завершения работы.

Теперь все линии будут рисоваться шириной 1 мм. Оперативно изменять ширину текущей линии можно с помощью окна со списком в статусной строке (см. рис. 3−2). Здесь же можно задавать новые значения ширины линии. Для этого необходимо в окне редактирования набрать новое значение и нажать клавишу ENTER.

4) В рамке Style (стиль) на панели Options Current Line для линии Thin можно выбрать стиль – Solid (сплошная), Dashed (штриховая) и Dotted (точечная).

Все линии кроме Thin могут быть только сплошными (Solid)!



Задание ширины проводника

Ввод нового значения ширины проводников производится по команде Options/Current Wire…(параметры/текущий проводник). Появляющаяся при этом панель Options Current Wire похожа на панель задания ширины линий (отсутствует рамка задания стиля) и работа с ней производится аналогично. Диапазон пользовательских значений ширины проводников определен в системе в пределах от 0 до 100 mils (0…2,54 мм).

Для обеспечения совместимости с предыдущими версиями системы проводники шириной менее 11 mils отображаются на экране линией в 1 пиксель.



Редактирование списка размеров линий и проводников

Все введенные значения ширины линии и проводников хранятся в файле настроек системы (для схемного редактора это файл SCH.ini). Инструментального средства для удаления вновь введенных параметров линий и проводников в системе нет.

1)Удаление неиспользуемых толщин линий и проводников можно выполнить, только отредактировав файл настроек в каком-либо текстовом редакторе. 2) Не рекомендуем без необходимости вводить новые значения ширины линий и проводников!!!



Настройка параметров отображения

По команде основного меню Options/Display (параметры/отображение) на панели Options Display можно задать цвета и стили отображения различных объектов схемы. Окно этой команды содержит две закладки (см. рис. 3−10). На первой (Colors) в рамке Item Color (цвет элементов) задаются цвета отображения проводников (Wire), символов компонентов (Part), шин (Bus), точек пересечения проводников (Junction), выводов компонентов (Pin), линий (Line), полигонов (Polygon), текстов (Text), неподсоединенных (открытых) выводов компонентов или цепей (Open End).

Рис. 3−10. Установка цветовой палитры рабочего поля

В рамке Display Color (цвет отображения) устанавливают цвет дополнительных элементов чертежа: фона (Background), нормальной (1x Grid) и крупной сетки (10x Grid), подсвеченных объектов (Highlight), выбранных объектов (Selection), форматки схемы (Title), атрибутов проводников (Wire Attr) и атрибутов компонентов (Part Attr).

Чтобы скрыть какие-либо элементы схемы назначайте им цвет фона!!!

Для изменения цвета какого-либо объекта необходимо нажать на соответствующую кнопку и выбрать цвет из представленной палитры.

В группе Junction Size можно задать размер точек соединения проводников. Возможны три варианта: маленькие точки (Small) размером 20 mil; большие (Large) размером 30 mil и точки с размерами задаваемыми пользователем (User) в интервале 0,025−10 мм.

В рамке Bus Connection Mode (режим подключения к шине) нажатием соответствующей кнопки выбирается один из трех стилей подключения проводников к шине.

Рис. 3−11. Установка стилей отображения элементов схемы

На закладке Miscellaneous (разное) в одноименной группе (рис. 3−11) устанавливаются стили отрисовки различных элементов:

Draft Mode (контурное отображение) – изображение широких линий, полигонов и текстов без их заливки для ускорения перерисовки экрана (см. рис. 3−12,б);



         а)               б)                в)

Рис. 3−12.Режимы отображения проводников, полигонов и текстов: а) стандартный режим; б) контурное отображение (Draft Mode); в) отрисовка текста тонкими линиями (Thin Stroked).

Display Default PinDes – отображение номеров выводов по умолчанию (можно сбросить);

Display Open End – отметка неподсоединенных выводов компонентов и неподключенных концов проводников специальными символами (желтыми квадратами). При подключении к выводу компонента проводника этот символ исчезает (см. рис. 3−13);

Рис. 3−13. Показ неподключенных выводов и концов проводников, номеров секций и всплывающих подсказок

Display Overridden Error – отображение отмененных ошибок;

Display Part Gate Number – отображение номеров секций (DD1.1, DD1.2 и т.д. – см. рис. 3−13);

Scroll Bars – показ линеек прокрутки;

Show Data Tips – показ контекстно-зависимой информации о шинах, проводниках, компонентах, выводах компонентов при наведении на них курсора (см. рис. 3−13);

Thin Stroked Text – отображение текстов тонкими линиями (см. рис. 3−12,в);

Drag by Outline – перемещение вершин полигонов без показа их промежуточных положений (ускоряет перерисовку экрана, но затрудняет контроль положения).

В группе ERC Errors устанавливается режим отображения выявленных при выполнении команды Utils/ERC… (Утилиты/Проверить схему) ошибок схемы.

При выборе кнопки Show (Показать) обнаруженные ошибки указываются на схеме специальными индикаторами.

Нажатие кнопки Hide (Скрыть) отменяет показ индикаторов ошибок.

При выборе кнопки No Change (Не изменять) сохраняются текущие установки отображения – скрытые ошибки будут оставаться скрытыми, индицируемые будут продолжать показываться.

В рамке Cursor Style (стиль курсора) можно установить текущий стиль отображения курсора – стрелка (кнопка Arrow), маленькое перекрестие (кнопка Small Cross) и большое перекрестие на все рабочее поле (кнопка Large Cross ).

1) Оперативно изменить стиль представления курсора при работе можно, нажимая на клавишу с буквой X 2) При выборе стиля Large Cross не будут отображаться всплывающие контекстно-зависимые подсказки об элементах схемы!!

В рамке Sheet Connector Cross-Referencing (межстраничные ссылки) устанавливаются параметры отображения атрибутов специальных элементов – межстраничных соединителей (Sheet Connectors), указывающих на каких страницах есть продолжение цепи (см. рис. справа).

Установка флажка Show Cross Referencing позволяет отобразить на схеме перекрестные ссылки между страницами.

В окне со списком Text Style выбирается стиль текста для ссылок, а в окнах Offset задается их смещение по X и Y от точки привязки символа межстраничного соединителя.

Кнопка Default возвращает всем параметрам значения по умолчанию.

• Установите желаемые параметры отображения и нажмите кнопку ОК



Настройка клавиатуры и мыши

Команда Options/Preferences (Параметры/Предпочтение) позволяет произвести настройку клавиатуры и мыши. Так на закладке Keyboard (Клавиатура) панели Options Preferences (рис. 3−14) можно назначить «горячие» клавиши для часто повторяющихся команд системы. Настройка клавиатуры сохраняется в специальном файле (для схемного редактора это SCH.key).

Рис. 3−14. Настройка «горячих» клавиш

Для настройки клавиатуры необходимо выбрать тип команд, для которых будет проводиться настройка в рамке Command Type:

Menu commands — команды основного меню;

Shortcut commands — клавиатурные (инструментальные) команды (команды вводимые только с клавиатуры);

Macros – макросы.

При выборе команды в окне Menu Commands в окне Current Keys отображаются текущие назначения клавиш. Задание сочетания «горячих» клавиш для выбранной команды производится в окне Press a Shortcut Key. Добавление нового сочетания клавиш к текущему производится при нажатии кнопки Assign (Назначить). Удалить выбранное сочетание клавиш из списка можно нажатием кнопки Remove (Удалить). Нажав на кнопку Key File (Файл клавиш), можно записать сделанные настройки в файл клавиатурных настроек.

• Познакомьтесь с существующими «горячими» клавишами, просматривая клавиатурные команды и команды меню

На второй закладке панели Options Preferences производится настройка клавиш мыши (рис. 3−15).

Рис. 3−15. Настройка мыши.

Группа параметров CTRL/SHIFT Behavior задает поведение системы при щелчках левой кнопкой мыши при нажатых клавишах CTRL или SHIFT. При установке первого флажка щелчки левой кнопкой мыши при нажатой клавише CTRL позволяют добавлять объекты к выделяемому набору. При нажатой клавише SHIFT по щелчку левой кнопкой мыши возможен доступ к внутренним параметрам компонента (позиционному обозначению, типу, выводам, графике и т.д.).

Установка флажка Double-Click Displays Properties позволяет получить доступ к свойствам элемента изображения по двойному щелчку левой кнопкой мыши.

Параметр Cycle-Picking Threshold определяет порог циклического перебора (в пикселях).



Настройка фильтра выбора объектов

Система P-CAD имеет удобный инструмент для селекции объектов выбираемых на схеме окном – фильтр выбора. Настройка параметров фильтра производится с помощью команды Options/Block Selection. При активизации этой команды появляется панель Options Block Selection, показанная на рис. 3−16.

Рис. 3−16. Настройка фильтра выбора

Установка флажков, расположенных рядом с названиями объектов в рамке Items (группы элементов) позволяет включить эти объекты в фильтр выбора при выделении объектов схемы окном в режиме Select (Подробно элементы схемы рассматриваются в разделе 6. Кнопка Set All позволяет отметить все элементы в списке, а кнопка Clear All – отменить выбор для всех элементов. Заметим, что для элементов, названия которых повторяются на кнопках, расположенных справа от названия элементов в рамке Items, поле для установки флажков может иметь три состояния:

— пустое, когда элемент не выбирается;

— с флажком, когда производится выбор всех элементов подобного типа;

— затененное с флажком, когда производится выбор элементов по маске.

Это позволяет существенно снизить область выбора. Например, можно выбирать не просто линии, а линии определенной толщины. Маска для элементов задается нажатием соответствующей кнопки. Так на рис. 3−17 приведен пример задания маски для выбора линий толщиной 1 мм.

Рис. 3−17. Задание маски для выбора линий

В рамке Select Mode производится настройка режима выбора элементов окном. Возможны три варианта:

-Inside Block (внутри окна). Выбираются все элементы полностью лежащие внутри окна выбора;

-Outside Block (вне окна). Выбираются все элементы полностью расположенные вне окна выбора;

Touching Block (секущее окно). Выбираются все элементы лежащие внутри окна выбора, пересекаемые им и касающиеся его.

Настройки фильтра выбора не влияют на выделение элементов схемы щелчком левой кнопки мыши!!

• Познакомьтесь с особенностями задания масок для текстов (Text) и проводников (Wire).



Сохранение шаблона проекта

Основная часть настроек проекта из меню Options сохраняются системой в специальных файлах настроек, расположенных в папке P-CAD 2001 (для схемного редактора это Sch.ini) и при последующей работе они загружаются автоматически.

В Windows NT/2000/XP файлы настроек должны быть доступны для редактирования, в противном случае введенные изменения не сохранятся!!!

Другие настройки, например, вновь введенные поля, шаги сетки, стили текста хранятся только в текущем проекте и в последующих проектах должны быть введены заново. Поэтому рекомендуется сохранять некоторый набор пустых проектов (без схем и плат) в качестве шаблонов. При дальнейшей работе нужный шаблон можно будет загрузить командой File/Open, восстанавливая необходимые значения параметров.

Заметим, что в системе P-CAD2001 нет инструментов и средств для управления проектом. Вся ответственность за актуальность проектов и порядок работы с ними лежит на пользователе. Можно порекомендовать хранить пользовательские настройки и проекты вне системной папки P-CADa для того, чтобы случайно их не удалить при переустановке системы.

Рис. 3−18. Примерная структура рабочих директорий

Возможная структура каталогов для хранения пользовательских файлов представлена на рис. 3−18. Здесь для хранения рабочих файлов на одном из дисков, например D:\, выделяется отдельный каталог «Файлы P-CAD», в котором создаются папки для хранения созданных шаблонов, форматок, пользовательских библиотек и отдельных проектов. Для каждого проекта выделяется отдельная папка.

Чтобы при переустановке системы P-CAD случайно не удалить созданные файлы шаблонов и проектов лучше их хранить в отдельном каталоге!!

• Сохраните текущий проект в качестве шаблона.

1) В основном меню выберите команду File/Save As…

2) В типовом диалоге Windows сохранения файла под новым именем на одном из доступных дисков создайте структуру папок, аналогичную изображенной на рис. 3−18.

3) Сохраните текущий проект в папку «Шаблоны» под именем, например, Настройки Schematic.
