Особенности технологии проектирования и производства LTCC модулей

Потапов Ю.В., potapoff@eurointech.ru



В статье рассматриваются ряд общих проблем, возникающих при проектировании LTCC устройств. Большое внимание уделяется выбору правильной методики моделирования как отдельных элементов, так и законченных LTCC модулей.

Технология низкотемпературной керамики (LTCC, Low Temperature Co-fired Ceramics) в настоящее время быстро развивается и успешно применяется для различных приложений, например, для производства ВЧ и СВЧ микросхем низкой и средней степени интеграции. В относительно низкой частотной области на базе LTCC подложек изготавливаются устройства для GSM, CDMA, TDMA и Bluetooth приложений, а в области миллиметровых волн популярными становятся MMDS и LMDS приложения. Данная технология обеспечивает недорогое решение для массового производства электронных устройств для коммерческой и военной областей электронной промышленности. И хотя использование LTCC подложек позволило увеличить степень интеграции и снизить массогабаритные параметры, для разработчиков оно породило целый ряд новых проблем.

Совместные усилия производителей систем САПР и разработчиков LTCC устройств долгое время направлены на поиск наиболее эффективной методологии проектирования компактных модулей с использованием высокочастотных систем моделирования. Главная проблема заключается в том, что LTCC устройства имеют ярко выраженную трехмерную структуру, интегрированные компоненты и проводники здесь располагаются ближе друг к другу, поэтому хорошо зарекомендовавшие себя методики проектирования топологий печатных плат и интегральных схем не совсем хорошо подходят для их разработки. В данной статье мы детально рассмотрим процесс производства LTCC устройств и обсудим типичные проблемы разработчиков.

Типичный модуль, выполненный по технологии низкотемпературной спеченной керамики (LTCC), представляет из себя бутерброд из нескольких слоев керамического материала, запекаемый в печи обжига для фиксации многослойной структуры. Отличие от типичных многослойных печатных плат на основе фторопласта или высокотемпературной керамики, где каждый слой уже имеет проводящий рисунок и полностью подготовлен к прессовке, в LTCC технологии проводящие чернила, формирующие рисунок топологии, наносятся на листы сырой керамики еще до операции спекания. Далее в слоях перфорируются отверстия, которые заполняются токопроводящей пастой, обеспечивающей электрическую связь между слоями и теплоотвод. В общем случае, каждый отдельный слой в стеке LTCC подложки может иметь уникальную толщину и диэлектрические характеристики, что дает разработчику широкие возможности реализации каждого многослойного компонента. Иными словами, если в какой-то части топологии необходимо сформировать специфический элемент, то принципиальных ограничений здесь не возникает. Например, стек слоев из шести тонких слоев с высоким значением относительной диэлектрической проницаемости Er, далее шести толстых слоев с низким  значением Er и опять шести тонких слоев с высоким значением Er позволяет на средней (внутренней) группе слоев реализовать вертикальную катушку индуктивности. Использование расположенной в середине стека группы слоев с малым значением диэлектрической проницаемости позволяет снизить межвитковую емкость и повысить частоту первого собственного резонанса катушки. Верхние же группы тонких слоев позволяют организовать параллельные пластины многослойного конденсатора.

Один из примеров подобного стека слоев показан на рисунке 1. Здесь тонкие слои имеют Er = 20 и толщину 50 мкм. В середине подложки находятся шесть слоев толщиной 120 мкм с Er = 8. На разрезе показаны спиральная катушка, два многослойных конденсатора, а также два внешних навесных элемента.

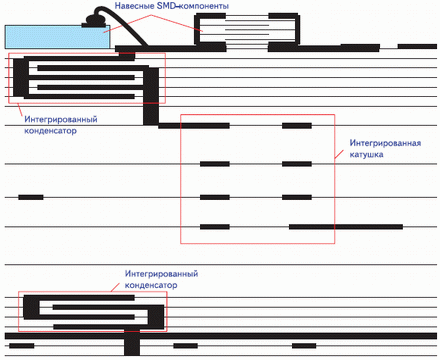

Рис. 1: Пример стека слоев LTCC подложки.

Технология производства LTCC устройств выглядит следующим образом. Сырая керамика раскатывается, формуется и разрезается на листы фиксированного размера. Далее отбирается необходимое количество листов заданной толщины с требуемым значением диэлектрической проницаемости. В листах пробивается необходимое количество отверстий для межслойных проводящих и теплопроводящих переходов, а также выполняется дополнительная механическая обработка листов, например, краям придается специальная форма согласно конструкции изделия. Далее отверстия заполняются специальным проводящим составом, а на поверхность  наносится проводящий рисунок топологии.

После этого выполняется сборка многослойной структуры подложки с тщательным совмещением многослойных переходных отверстий, причем в качестве связующего слоя используется закристаллизированное стекло. Затем на верхний и нижний слои наносится защитный слой и вся структура подвергается термообработке, в результате которой происходит ее спекание. После этого производится механическая обработка наружных слоев структуры (шлифование), в ходе которой снимается защитное покрытие, а сама поверхность становится плоской. Далее на очищенную поверхность верхнего и нижнего слоев наносится проводящий рисунок, а также резистивные элементы, причем для резисторов больших и малых сопротивлений используются разные резистивные чернила, с соответствующим удельным сопротивлением. Некоторые программные продукты предлагают специализированные средства разработки гибридных и тонкопленочных резисторов. Например, на рисунке 2 показано окно модуля Hybrid Resistor Design пакета HYDE немецкой фирмы Durst (www.durst.de) и пример разработанной топологии. После финального обжига наружных слоев выполняется лазерная подгонка номиналов резисторов, и подложка становится полностью подготовленной для поверхностного монтажа навесных компонентов.

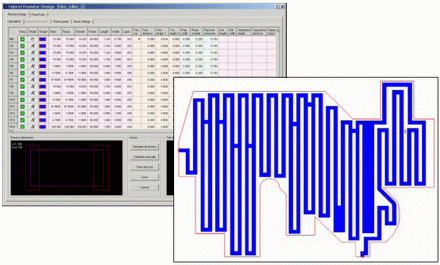

Рис 2: Пример топологии тонкопленочного резистора.

В качестве навесных элементов на LTCC подложках могут использоваться самые разнообразные компоненты для поверхностного монтажа, а это определяет широкий набор самих технологий монтажа. Кристаллы могут монтироваться на шариковые выводы или развариваться, перевернутые или обычные SMD устройства с выводами из никеля или палладия устанавливаются на паяльную пасту. Широкий набор технологий монтажа накладывает особые требования на последовательность сборки и отмывки подложек. Несмотря на то, что в общем случае в LTCC модуле может быть применена абсолютно произвольная конфигурация слоев, производители рекомендуют использовать четко определенные стеки слоев, изготовление которых хорошо отработано и позволяет получить на выходе надежные и качественные изделия. Далее LTCC модули тестируются и встраиваются в аппаратуру.

Обычно LTCC модули строятся из отдельных функциональных блоков, каждый из которых выполняет свою функцию, например, частотное разделение сигналов, коммутацию, усиление и т.д. Такие блоки могут выступать в роли малошумящих усилителей, предусилителей для выходных усилителей мощности, а в более сложных вариантах и в качестве синтезаторов частоты, приемных трактов с преобразованием вниз или вообще законченных приемников. Естественно, что в этом случае блоки включают не только интегрированные LTCC элементы, но и навесные RFIC устройства. Для многодиапазонных приложений мобильной связи функциональность RFIC устройств может быть еще более сложной, а набор полупроводниковых технологий достаточно широк: GaAs, InP, Si и SiGe.

Вполне очевидно, что в разработке подобных LTCC приложений будут принимать участие более одного инженера, а в общем случае каждый отдельный функциональный блок будет представлять собой отдельную задачу проектирования для конкретного человека. Это накладывает определенные требования на выбор средств проектирования, а также требует чтобы поток проектирования прежде всего был одобрен всей группой разработчиков. Ряд больших компаний имеют достаточно ресурсов для разработки не только LTCC модулей, но и для RFIC кристаллов, что дает им большую свободу в поиске оптимального решения по размещению пассивных элементов, отводу тепла, трассировке сигнальных цепей, подводке питания и сигналов управления.  Для многих компаний была поставлена «задача максимум» — полное освоение технологии «система на кристалле» (SoC), но на практике оказалось, что технологии низкотемпературной керамики (LTCC) и многокристальных модулей (МСМ) обеспечивают наиболее оптимальное решение, так как позволяло выбрать кристаллы или от определенного производителя, или выполненные по наиболее подходящей технологии.

Несмотря на это, разработчики LTCC модулей столкнулись с рядом проблем, связанных с реализацией LTCC подложек, а также их интеграцией с широким набором компонентов для поверхностного монтажа. Как легко видеть, технология LTCC представляет собой не просто способ обеспечения связей между навесными компонентами на многослойной плате. Полученные с ее помощью резисторы, катушки индуктивности, конденсаторы и симметрирующие устройства могут быть интегрированы непосредственно в подложку, а это позволяет существенно сократить используемое количество дискретных SMD компонентов для обеспечения требуемой функциональности. Эти интегрированные элементы должны быть промоделированы в процессе проектирования не только как отдельные обособленные элементы, но и с учетом их близости на подложке с реальными параметрами и размерами. Таким образом, для групп разработчиков одинаково важно качественное моделирование и интегрированных LTCC элементов и навесных SMD компонентов.

Традиционные EDA средства обычно ориентированы или на разработку обычных многослойных печатных плат (PCB) или топологий микросхем (IC), что не совсем хорошо подходит для проектирования LTCC модулей. Несмотря на то, что LTCC модули комбинируют в себе некоторые характеристики высокоплотных печатных плат и некоторые специфические особенности интегральных схем, методологии их моделирования должны отличаться от стандартных. Ряд фирм предлагают весьма удачные решения для проектирования LTCC устройств как, например, упомянутая ранее фирма Durst (рис. 3), но с ростом рабочих частот появляются ряд проблем, которые можно разбить на три категории: проблемы моделирования, проблемы разработки топологии и проблемы интеграции средств топологического проектирования и средств моделирования.

Необходимость разработки объемных схем, включающих в себя многослойные межсоединения, скрытые схемные элементы и навесные SMD компоненты, накладывает на EDA инструменты определенные требования: наличие точной библиотеки компонентов, наличие модуля электромагнитного (EM) анализа, наличие модуля анализа нелинейных схем, предназначенного для работы со сложными RFIC схемами, а также наличие мощного графического редактора топологий. Так как здесь практически нет ограничений на размещение проводников на слоях подложки, среда проектирования должна обеспечивать не только их быструю прорисовку, но и гибкие возможности назначения моделей межсоединений. Другими словами, разработчик должен иметь возможность быстрого определения, когда проводник может рассматриваться как идеальное соединение (например, линии подвода питания), а когда как сложная микрополосковая линия, работающая с сигналами на частотах нескольких ГГц.

Разумеется, это не является универсальным требованием. Для некоторых конфигураций элементов специальное представление межсоединений может не потребоваться вовсе, например, когда элементы соединяются непосредственно друг с другом. Другой случай, когда проводники не требуются, это случай близко расположенных конденсаторов, использующих одинаковые электрические узлы и проводники, что позволяет отказаться от дополнительных проводников и соответствующих моделей межсоединений. Тем не менее, в идеальном случае разработчик должен иметь доступ к разным способам моделирования межсоединений. В этом случае он будет иметь возможность выбора компромиссного варианта, основываясь на точности вычислений и их ресурсоемкости.

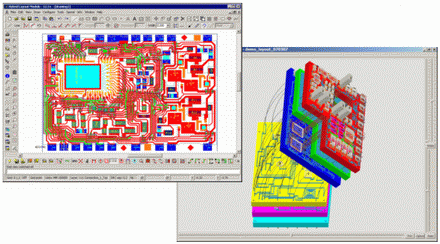

Рис 3: Разработка топологии LTCC модуля и верификация его послойной структуры в продукте HYDE.

Несмотря на то, что большинство современных систем проектирования включают модели одиночных и связанных линий передач, геометрическая сложность топологии LTCC модулей требует полного электромагнитного моделирования, так как стандартных моделей и методов экстракции паразитных связей может быть не достаточно. Электромагнитный анализ является не только прекрасным средством проверки проекта, но в общем случае он может быть скомбинирован в рамках интегрированной среды с системой моделирования схем, что даст возможность настройки и оптимизации проекта.

Кроме того, среда проектирования должна позволять выполнять статистические анализ проекта с учетом вариаций в рамках технологических допусков, что позволит оценить возможные проблемы, связанные с массовым выпуском LTCC модулей. Электромагнитное моделирование отдельного схемного элемента может быть выполнено EM вычислителем первичного уровня, комбинация нескольких элементов, по сути представляющая собой функциональный блок (например, диплексер), потребует более мощного вычислителя. Анализ же законченного LTCC модуля может потребовать использования еще более продвинутых средств EM анализа. Другими словами, EM моделирование в LTCC индустрии представляет собой широкое поле для исследований, результаты которых могут повлиять на оптимальный выбор процессоров и объем памяти, необходимой для моделирования законченных LTCC модулей.

Для эффективного проектирования наиболее часто встречающиеся элементы схем должны быть сгруппированы в специальных библиотеках. Формы построения таких библиотек и способы работы с ними являются темой непрерывных дискуссий в LTCC индустрии, однако разглашение деталей ограничено, как правило, двухсторонними соглашениями между производителями LTCC модулей и разработчиками программного обеспечения. Удивляться тут нечему, так как главной целью каждого проекта в области телекоммуникаций является своевременный выход изделия на рынок и его конкурентоспособность. Ниже мы постараемся рассмотреть общие процедуры построения технологических библиотек, не затрагивая чьих-либо коммерческих интересов.

Библиотеки, ориентированные на определенный технологический процесс, как это принято в MMIC и IC индустрии, называются технологическими библиотеками (Process Design Kit, PDK). Разработка PDK библиотек представляет собой построение пользовательской библиотеки элементов и моделей для определенной системы проектирования с учетом какой-либо конкретной технологии изготовления этих компонентов. Рассмотрим, как данная задача решена в системе проектирования AWR Microwave Office компании Applied Wave Research (www.awrcorp.com).

PDK библиотека учитывает стек слоев, выполняет согласование слоев между средствами топологического проектирования и EM моделирования, а также определяет слои, на которых компоненты могут соединяться между собой. Соответствие между слоями с прорисованным рисунком металлизации и реальными диэлектрическими слоями описывается специальными технологическими LPF файлами. В дальнейшем информация из этих файлов будет использована средствами прорисовки топологии и моделирования для синхронизации размещения компонента в стеке слоев, а также для финальной передачи проекта в систему EM моделирования окончательной верификации.

Например, в среде AWR Design Environment для построения библиотек используется структурированный язык XML. PDK использует XML библиотеку для описания связей между схемотехническими моделями, топологическим представлением компонентов, специальными символами элементов и ссылками на библиотеки навесных SMD компонентов. Доступ к библиотеке осуществляется через окно просмотра, порядок отображения данных в котором определяется структурой XML файла. Таким образом, разработчик получает универсальную среду проектирования, позволяющую выбрать интегрированные и навесные компоненты из специальных упорядоченных наборов. Дополнительное удобство заключается в том, что и интегрированные, и навесные элементы прорисовываются в одном редакторе.

Благодаря наличию интегрированных и навесных компонентов, ассоциированных вместе в конкретной технологической библиотеке, разработчик может быть уверен, что при добавлении на топологию любого интегрированного компонента он будет соединен с нужным SMD компонентом, а вся группа компонентов будет иметь правильное размещение в стеке слоев по оси Z.

Модели схемотехнических элементов можно разбить на два класса: аналитические и эмпирические. В общем случае, каждый элемент может быть описан обеими моделями, а выбор конкретной модели лежит на совести пользователя. Для начала обсудим моделирование спиральной катушки индуктивности, показанной на рисунке 4.

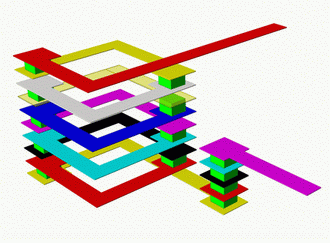

Рис. 4. Показанная здесь вертикальная LTCC катушка индуктивности позволяет снизить габариты и стоимость конечных устройств.

В среде проектирования AWR Design Environment процесс создания модели занимает два этапа. Прежде всего, структура спирали прорисовывается как набор примитивов, представляющих собой связанные линии, расположенные на разных слоях, моделирование которых возможно с помощью встроенного квазистатического 2D EM вычислителя для поперечного сечения подложки. Такая модель будет учитывать связи только между параллельными сегментами спирали. После того, как инженер, ответственный за разработку модели, убедится, что она функционирует как следует, он с помощью специальной программы AWR Model Wizard в автоматическом режиме сформирует C++ код, по сути представляющий собой процедуру прорисовки катушки по заранее определенному набору ее основных параметров и топологии. Сформированный C++ код компилируется, в результате чего формируется исполняемая DLL библиотека, содержащая описание катушки.

На следующем этапе, полученная DLL библиотека сохраняется в специальной директории моделей определенного набора технологических библиотек PDK. Использоваться она будет только при следующем запуске программы Microwave Office. Далее при добавлении данной модели катушки на схему или топологию, программный код, реализованный в DLL файле, автоматически нарисует ее на соответствующих слоях согласно описанию в LTCC технологических файлах. Инженер, занимающийся разработкой библиотеки, также может создать специальный символ, с помощью которого данный элемент будет отображаться на схеме, а также добавить файл справки, описывающий особенности использования данного элемента (возможные ограничения, частотный диапазон и т.д.). Все эти части описания элемента будут представлены в XML библиотеки в структурированной форме.

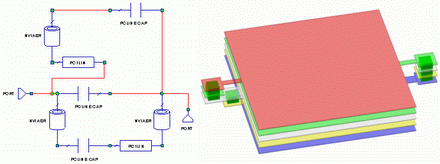

Рис. 5. Многослойный пластинчатый конденсатор и его схема замещения.

Модель многослойного пластинчатого конденсатора построена аналогичным образом. Электрическое представление конденсатора реализовано как схема замещения, содержащая модели линий передач, межслойных переходов и конденсаторов из библиотеки стандартных элементов (рис. 5). По данной схеме замещения AWR Model Wizard сформирует C++ процедуру, которая после компиляции и добавления в библиотеку будет формировать на топологии нужный набор примитивов. Остается лишь добавить к модели схемотехнический символ и файл справки.

Описанная выше компилированная библиотека предоставляет конечному пользователю, а также LTCC производителям ряд преимуществ, например, производительность, точность, возможность распространения и защиту прав интеллектуальной собственности. С точки зрения производительности компилированная модель работает быстрее интерпретированной версии той же модели. Кроме того, так как такая модель базируется на принципах электродинамики, то она дает более точный результат и работает в более широком динамическом диапазоне, чем модель, описанная в аналитической форме и имеющая ограниченный набор данных. Дополнительным преимуществом является то, что компилированная DLL библиотека имеет небольшой размер, что позволяет ее без особых затрат пересылать по электронной почте в случае внесения изменений в технологический процесс или обновления самой модели. И наконец, скомпилированная модель является более защищенной, так как третьи лица не могут относительно просто ее декомпилировать и заимствовать исходный код.

Второй способ построения моделей предполагает эмпирический подход. Набор данных, описывающий компонент в пространстве физических параметров, строится по результатам электродинамического моделирования. Доступ к данным модели осуществляется через механизм индексации, где каждый индекс ссылается на соответствующий физический параметр. Механизм интерполяции устраняет дискретность модели. Основное преимущество использования эмпирических данных заключается в высокой точности расчета, но в ряде случаев оно предполагает некоторые ограничения для пользователей.

Оба подхода к построению наборов моделей для библиотек компонентов имеют свои преимущества и широко используются многими группами разработчиков. Но все они имеют одно неудобство, связанное с ограниченным набором графических примитивов, используемых для прорисовки топологии компонента. В ряде случаев, обеспечение определенных электрических параметров может потребовать от модели не просто изменения размеров или положения прямоугольных примитивов. К сожалению, сейчас маловероятно, что в библиотеки компонентов будут добавлены нестандартные графические примитивы, скорее всего в PDK будут присутствовать лишь квадраты и прямоугольники с ограниченным коэффициентом пропорциональности.

Сейчас при разработке нового компонента будет использоваться следующий сценарий. Сначала на подложке заданного типа рисуется проводник нужной формы, затем он моделируется EM вычислителем и оптимизируется посредством добавления или удаления частей металлизации, пока не будут обеспечены требуемые электрические параметры. Например, для L-образного конденсатора программа EM моделирования рассчитывает набор S-параметров, по которым рассчитывается эквивалентная емкость, величина которой сравнивается с прототипом. По мере увеличения размеров конденсатора, он становится сравнимым с длиной волны и за счет паразитной индуктивности получает зависимость эквивалентной емкости от частоты, о чем  разработчику необходимо знать как можно раньше. Выявление подобных паразитных эффектов не является уникальной задачей для данного подхода, так как для большинства компонентов работает общее правило, согласно которому, чем большим компонент становится по сравнению с длиной волны в диэлектрике, чем более выражены в нем паразитные параметры.

При наличии законченной и проверенной технологической библиотеки, можно приступать к разработке LTCC функционального блока или законченного модуля. Рассмотрим пример разработки фильтра с заданными частотными характеристиками. Для разработки фильтра прототипа используется обычная технология синтеза фильтра на сосредоточенных элементах. По номиналам элементов формируются физические интегрированные элементы, которые затем моделируются с использованием технологической информации из PDK, встроенной в модель.

На следующем этапе делается оценка параметров фильтра с отклонений значений, паразитных параметров моделей и взаимных связей между близко расположенными элементами (рис. 6). Паразитные эффекты внутри моделей будут легко обнаружены на этапе моделирования схемы. Влияние технологических допусков и взаимных связей между компонентами может быть оценено только в процессе EM моделирования. Некоторые инженеры, работающие в данной области, предпочитают группировать все проблемы вместе и оценивать их только с помощью EM моделирования, так как на практике эффекты связанные с близостью компонентов и точностью их изготовления доминируют над паразитными эффектами внутри самих компонентов. А раз EM вычислитель дает более точный результат, чем схемотехническое моделирование, следующий этап проектирования предполагает его интенсивное использование.

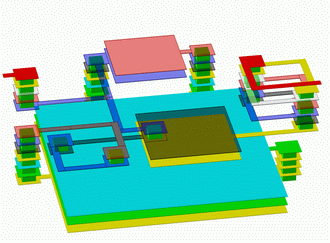

Рис. 6. Топологическая реализация частотного фильтра на интегрированных LTCC элементах.

Несмотря на то, что EM вычислители на основе метода моментов (Method of moment, MoM) доступны в двух исполнениях: сеточном и бессеточном, опыт показывает, что сеточные методы демонстрируют большую точность и динамический диапазон по сравнению с бессеточными методами, более гибкими в смысле представления геометрии [2]. Использование встроенных оптимизаторов предполагает работу с непрерывными функциями, описывающими конечные значения параметров, а при оптимизации топологии ее элементы могут варьироваться лишь дискретно согласно шагу сетки разбиения.

Таким образом, перед пользователем стоит проблема выбора, использовать ли мелкие сетки разбиения и получать большое время моделирования или относительно быстро получать неточный результат, связанный с дискретизацией значений размеров графических примитивов и рассогласованием моделируемой структуры с сеткой моделирования. Этот источник ошибки может быть частично или полностью подавлен за счет использования специальных дискретных алгоритмов оптимизации, которые подстраивают вариации параметров структуры для максимального согласования с сеткой разбиения EM вычислителя.

С появлением открытых вычислительных технологий, таких как Microsoft Component Object Model (COM), стала возможной интеграция программ моделирования различных производителей в рамках единой среды проектирования. Компания AWR предлагает клиентам интерфейс EM Socket, который использует COM технологию и дает возможность моделировать EM структуры не только во встроенном собственном вычислителе EMSight, но и в системах электромагнитного моделирования третьих фирм, что дает возможность разработчикам проверить результаты, полученные с помощью разных методов моделирования. В случае показанного на рисунке 6 фильтра, из-за его электрически малых размеров для его анализа будет достаточно встроенного EM вычислителя. По мере увеличения размеров анализируемой структуры, имеет смыл использовать внешнюю систему моделирования, например, пакет Sonnet Suite компании Sonnet Software (www.sonnetsoftware.com).

Несмотря на то, что программы моделирования планарных структур быстро развиваются, задача оптимизации пассивных функциональных блоков все еще представляет собой относительно сложную задачу. На смену грубым методам оптимизации «в лоб» приходят новые адаптивные методы, например, метод принудительного разбиения или декомпозиции (Aggressive Space Mapping and Decomposition), который комбинирует взаимодействие программ схемотехнического и электромагнитного моделирования. Остается добавить, что этот метод использует EM вычислитель очень ограничено, а значит, работает максимально быстро и эффективно.

При моделировании функциональных LTCC блоков с ростом числа навесных SMD компонентов появляются новые проблемы. Если моделирование чип конденсаторов, катушек индуктивности, диодов и небольших СВЧ монолитных микросхем (MMIC) не вызывает особых проблем, то при использовании сложных СВЧ микросхем (RFIC) оно значительно затрудняется из-за отсутствия качественной модели. Дело в том, что многие производители предоставляют пользователям документацию с ограниченным описанием своих изделий, и этой информации достаточно лишь для построения грубых поведенческих моделей для оценки уровней сигналов в частотной области в нелинейном режиме. В случае, если RFIC микросхемы используют перенос частоты, их моделирование становится достаточно сложной задачей.

Возможным решением для столь сложных задач может служить использование моделирования на схемотехническом уровне. Концепция построения схемных моделей таких функциональных модулей была показана выше на примере интегрированных LTCC компонентов, и она может быть применена и для более сложных компонентов. В случае, если специалисты фирмы производителя LTCC устройств будут иметь четкое описание технологии проектирования RFIC устройств, в этой задаче нет ничего сверхсложного. Такой способ моделирования становится очень интересным и привлекательным даже для случаев, когда группы LTCC и RFIC разработчиков работают на разные компании. Единственное, что для этого требуется, это чтобы обе стороны работали в одной и той же среде проектирования.
