AVIO MCW-700 и MCW-750 - установки контактной сварки с транзисторным источником тока

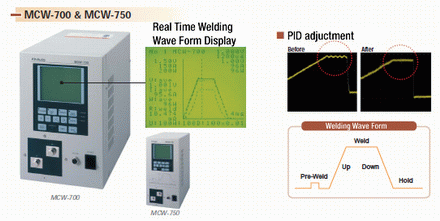

AVIO MCW-700 и MCW-750

Установка контактной сварки расщепленным и оппозитными электродами AVIO MCW-700 & MCW-750 является универсальной установкой, предназначенной для прецизионной сварки  сверх тонкой проволоки, фольги и микрокомпонентов различных типов и выдает до 5 разрядов в секунду. В процессе сварки задаются и контролируются такие параметры как профиль тока, напряжения и выходная мощность, при этом, регулируются времена фронта, удержания и спада тока. Точные и высокоскоростные электрические и пневматические привода обеспечивают заданный уровень усилия прижима электродов в месте сварки. Кроме того, источник сварочного тока оснащен функцией предварительной проверки, позволяющей избегать дуговых разрядов.

Характеристики установки:



MCW-700

MCW-750

Максимальный сварочный ток

500 А

1800 А

Максимальное сварочное напряжение

2 В

4 В

Сварочный ток

10 – 500 А (с шагом 1 А)

10 – 1800 А (с шагом 1 А)

Сварочное напряжение

0.001 – 2 В
(с шагом 10 мВ)

0.001 – 4 В
(с шагом 10 мВ)

Мощность сварки

10 – 500 Вт
(с шагом 1 Вт)

10 – 3600 Вт
(с шагом 1 Вт)

Фронт тока

0 – 9.9 мс (с шагом 0.1 мс)

Удерживания тока

0.1 – 9.9 мс (с шагом 0.1 мс)

Спада тока

0 – 9.9 мс (с шагом 0.1 мс)

Время ожидания

0 – 9.99 с (с шагом 0.01 с)

Время задержки

0 – 9.99 с (с шагом 0.01 с)

Производительность

5 сварок/сек:
500 Вт, 2 мс

5 сварок/сек:
3600 Вт, 2 мс

Параметры, выводимые на дисплей

Ток, Напряжение, Мощность

Параметры сварочного импульса

Время нарастание, поддержание и спада импульса сварки

Функция предварительной проверки

Сопротивление / Ток

Интерфейс

RS-232C, I/O, Аналоговый выход

Источник питания

220В ±10%

Габариты

200х350х300 мм

200х350х400 мм

Вес

20 кг

27 кг



Компания Nippon Avionics предлагает микромонтажное и сборочное технологическое оборудование.
