Palomar 8000i - установка для высокоскоростной ультразвуковой микросварки

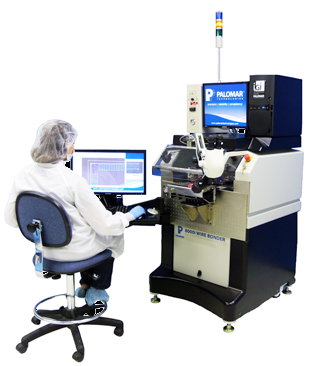

Palomar 8000i

Автоматическая установка Palomar 8000i предназначена для высокоскоростной термозвуковой разварки проволочных перемычек и бампов из золотой проволоки шариком. Возможна сварка стежком, разварка на заранее установленный бамп, либо формирование защитного бампа. Модель 8000i отличается высочайшей повторяемостью, производительностью и удобством использования.

Основные особенности:

— Большая рабочая область

— Высокая точность и скорость разварки

— Понятный интерактивный графический интерфейс

— Разварка в глубоких колодцах

— Встраивание в линию



Рабочая область

152,4  х 304,8  мм (6" x 12")

Диаметр золотой проволоки

17,8 — 50,8 мкм

Ход сварочной  головки по оси Z

20 мм

Разрешение  по осям X/Y

0,20 мкм

Повторяемость

2,5 мкм, 3 сигма

Скорость разварки

0,125 с/перемычка; 0,077 с/бамп

Шаг разварки

50 мкм (используя проволоку 20 мкм)

Точность позиционирования

2,5 мкм, 3 сигма

Диаметр катушки проволоки

50,8  мм (2"), двухфланцевая катушка

Система подачи проволоки

Моторизованная

Система технического зрения

Cognex 8000

Трансдюсер

60 кГц

Операционная система

Windows 7

Графический интерфейс

— древовидное отображение данных

— графическое отображение данных

— видео-изображение в режиме реального времени

Вес

816,47 кг

Габариты

800,1 х 952,5 х 1778,0 мм
