Настольные роботы для установки винтов

Настольные роботы для установки винтов

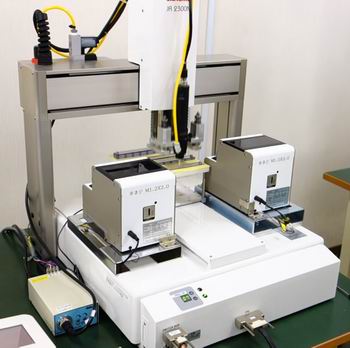

Компания Евроинтех предлагает удобное и компактное комплексное решение для повышения качества и скорости сборки оборудования за счет автоматического закручивания винтов на базе трехкоординатных настольных роботов Janome.

Основные особенности:

- Прецизионный контроль параметров: момента силы, скорости вращения, угла установки.

- Механизмы автоматической подачи винтов (от М 1.0 до М 5.0)

- Легкое программирование, сохранение до 255 программ в памяти робота

- Интерактивное программное обеспечение и пульт обучения  позволяют легко задавать условия операции, такие как  шаг резьбы, длину винта, скорость вращения и координаты установки винта.

- Сенсор отсутствия винта, интеллектуальные функции определения бракованных соединений.

- Помимо настольных моделей предлагаются SCARA-манипуляторы.

Технические характеристики:

Размер рабочей зоны X-Y

200х200мм

300х320мм

400х400мм

510х510мм

Высота перемещения по оси Z

50мм

100мм

150мм

150 мм

Макс. скорость перемещения по X,Y

700 мм/с

800 мм/с

Макс. скорость перемещения по Z

250 мм/с

320 мм/с

Точность робота по осям X-Y

0,005 мм

Точность робота по оси Z

0,0025 мм

Повторяемость по осям X,Y

±0,006 мм

±0,007 мм

±0,008 мм

Повторяемость по оси Z

±0,006 мм

±0,007 мм

±0,008 мм

Емкость памяти

255 программ, 30000 точек

Двигатели

5−фазовый шаговый двигатель

Режимы управления

от точке к точке, линейный (прямые линии, дуги, окружности)

Инструмент робота

Прецизионный инструмент с сервоприводом для повышенного контроля качества

Электрический инструмент с вакуумным захватом

Функции

Установка винтов с забором из податчика,

отвинчивание, ослабление затяжки

Погрешность в определении момента силы при установке винта

± 2−3% для инструмента с сервоприводом

± 3−6% для электрического инструмента
