Головки AVIO для контактной сварки

Компания Nippon Avionics (AVIO) производит сварочные головы различных типов, позволяющих обеспечить точное и воспроизводимое усилие прижима в процессе сварки за счет электрических и пневматических приводов.

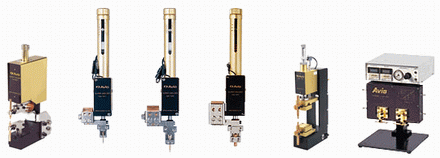

Сварочные головки с оппозитным расположением электродов

Головки данного типа обеспечивают стабильное усилие прижима в диапазоне от 0,7 до 300 Ньютонов, и является лучшим решением для прецизионной сварки. Установка обладает функцией «мягкого касания» контактной площадки с запоминанием высоты сварки и имеет 6 скоростей опускания сварки.



NA-60A

NA-121

NA-122

NA-124

NA-72

NA-43

Усилие прижима

9.8−132.3 Н

0,7−5 Н

5−65 Н

40−300 Н

98−588 Н

88.2−294 Н

Способ прижима

пневматика

пружина

пружина

пружина

пневматика

пневматика

Габариты

72х175х285 мм

74х48х285 мм

82х50х301 мм

93х57х326 мм

107х345х615 мм

250х240х320 мм

Вес

2.8 кг

0.6 кг

0.8 кг

1.5 кг

19 кг

11 кг




Сварочные головки с параллельным расположением электродов

Головки данного типа обеспечивают стабильное усилие прижима в диапазоне от 0,7 до 300 Ньютонов, и является лучшим решением для прецизионной сварки. Установка обладает функцией «мягкого касания» контактной площадки с запоминанием высоты сварки и имеет 6 скоростей опускания сварки.



NA-131

NA-132

NA-143

Усилие прижима

0,7−5 Н

5−65 Н

40−150 Н

Способ прижима

пружина

пружина

электропривод

Габариты

76х51х300 мм

76х51х300 мм

175х62х302 мм

Вес

0.7 кг

0.7 кг

2.7 кг

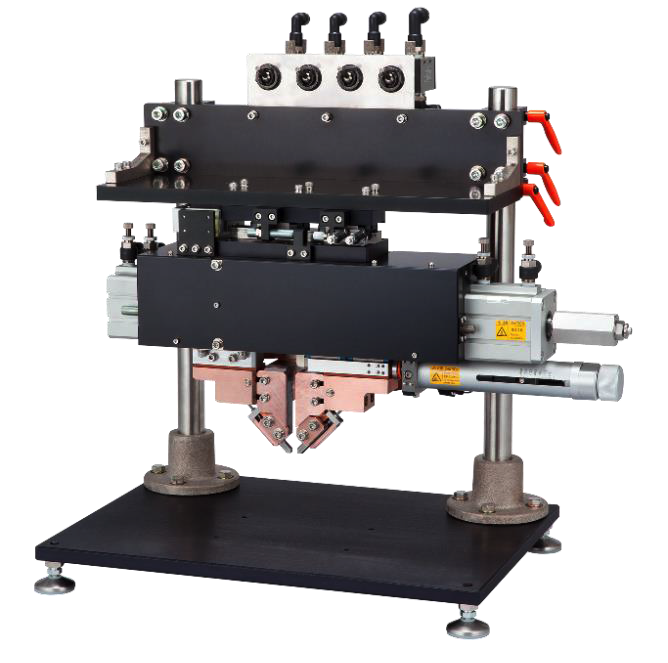

Сварочная голова с двумя подвижными электродами NA-184

Преимущества сварочной головы NA-184:

  • Горизонтальное перемещение электродов с помощью пневматических приводов
  • Высокая прочность
  • Возможность работы при минимальном давлении сжатого воздуха
  • Быстрая и удобная смена электродов

Сварочная голова NA-184 имеет два горизонтально расположенных электрода и плавающий механизм, благодаря которому давление электродов осуществляется оптимальным образом. Такая конфигурация позволяет минимизировать деформацию изделия.

Сварочная голова NA-184 позволяет использовать различные конфигурации электродов и адаптировать их к технологическому процессу Заказчика. Замена электродов занимает минимальное время.

Технические характеристики головы NA-184:

Диапазон давления

30 – 350 Н

Метод прижима

Пружинный

Метод охлаждения

Водяной

Привод главного электрода

Пневмоцилиндр, ход 0 -25 мм

Привод 2го электрода

Пневмоцилиндр, ход 0 -15 мм

Размеры (ШхВхГ)

550 х 150 х 205 мм

Вес

15 кг

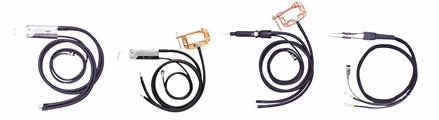

Ручной сварочный инструмент

Ручные инструменты применяются с различными источниками сварного тока и позволяют разваривать сложные структуры, с которыми сложно работать с помощью жестко зафиксированных сварочных электродов.





NA-54A

NA-54LA

NA-57A

NA-58A

Способ прижима

ручной

ручной

ручной

ручной

Усилие прижима

9.8−39.2 Н

9.8−39,2 Н

9.8−49 Н

-

Ход электрода

макс 10 мм

-

-

Макс 1 мм

Глубина доступа

50 мм

-

-

75 мм

Длина кабеля

1500 мм

1500 мм

1500 мм

1100 мм



Компания Nippon Avionics предлагает микромонтажное и сборочное технологическое оборудование.
