21 ноября 2018

Официально анонсирована версия CST STUDIO SUITE 2019

Компания CST провела первую официальную презентацию в сети новой версии своего программного обеспечения CST STUDIO SUITE 2019. Запись вебинара на английском языке доступна всем желающим на сайте CST.

Сам продукт доступен для скачивания всем пользователям с активным контрактом на техподдержку со страницы технической поддержки сайта компании.

В новой версии CST дальнейшее развитие получил модуль гибридного моделирования. Теперь функционал модуля позволяет комбинировать методы временного, частотного, интегрального и асимптотического вычислителей в рамках проекта гибридного двунаправленного моделирования. Разделение и обратное сшивание расчетной области в такой задаче реализуется с использованием эквивалентных источников ближнего поля, а двунаправленный способ моделирования позволяет учесть и компенсировать взаимное влияние расчетных областей.

Гибридная задача моделирования: возможность комбинирования новых численных методов.

За последние несколько лет в CST STUDIO SUITE были разработаны специальные инструменты для оптимизации построения тетрагонального разбиения. Например, к их числу следует отнести технологию смещения узлов сетки Moving mesh или возможность управлением активностью адаптации. В новой версии CST 2019 работы по оптимизации тетрагональной сетки были нацелены на настройку стартового разбиения. В частности, теперь реализована возможность управлением детализацией около граней проводников, что создает начальную сетку разбиения планарных структур высокого качества и заметно ускоряет сходимость адаптации.

Сравнение качества начального тетрагонального разбиения.

В новой версии инструмента синтеза характеристик резонаторных фильтров Filter Designer 3D появилась возможность настройки параметров изготовленного фильтра. Для этого необходимо подключить векторный анализатор к ПК с установленным FD3D, указать отображение измеряемых характеристик в формате матрицы связи и выбрать сравнение текущих результатов с эталоном. В таком режиме однозначно определяются отклонения собственных характеристик и коэффициентов связи резонаторов изготовленного фильтра, что значительно упрощает настройку изделия. Также добавим, что для режима определения спецификации добавлены новые топологии размещения резонаторов (Pfitzenmaier и Subtransversal) и дополнительные инструменты постобработки.

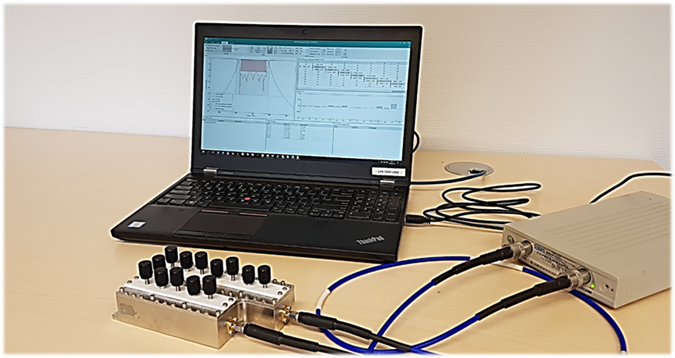

Настройка изготовленного фильтра средствами FD3D.

Новые топологии размещения резонаторов в FD3D.

Среди дополнений CST 2019 можно также выделить:

- обновленный редактор схем Design Studio;

- для частотного и интегрального вычислителей: возможность моделирования режима одновременной работы портов с установленным АФ разбиением;

- генератор гексагонального разбиения следующего поколения.

Со списком всех изменений и описанием программного обеспечения CST вы можете ознакомиться на странице продукта.
