Урок 3. Редактор схем CADSTAR: Добавление на схему элементов и связей.

На предыдущем занятии мы изучили возможности рисования на схеме графических объектов. Сегодня мы рассмотрим основные приемы добавления на схему элементов и прорисовки связей.



Добавление элементов

Для данного занятия нам потребуется созданный ранее проект selftch.scm с комментарием Sheets Set Up.  Если по каким-либо причинам этот проект у вас отсутствует, можно воспользоваться специальным учебным файлом Chapter3.scm, входящим в комплект стандартной поставки программы CADSTAR.

1. Выполним команду меню File | Open и в появившемся окне выберем файл Chapter3.scm.

2. Выполним команду View | Select Sheet и в появившемся окне выполним двойной щелчок левой кнопки мыши на листе с именем JK Flip Flop.

3. С помощью команды View | View All изменим масштаб таким образом, чтобы в рабочем окне редактора была видна вся схема.

На данном листе нам требуется нарисовать схему, эскиз которой представлен на рисунке 1. Легко видеть, на схеме присутствуют только логические элементы: шесть секций NAND3 и три секции AND2.

Рис. 1. Эскиз схемы триггера JK Flip Flop.

Логические элементы NAND3 и AND2 хранятся в библиотеке схемных элементов (Schematic Symbols). Каждый элемент может иметь четыре различных графических представления, различить которые в библиотеке можно благодаря имени варианта, приведенного в скобках.  На рисунке 2 показаны четыре варианта представления элемента AND2. В случае, если мы добавляем элемент на схему, используя имя компонента (Part Name), по умолчанию автоматически выбирается вариант ANSI2.

Рис. 2. Различные варианты представления символов элементов.

Для упрощения размещения элементов настроим сетку.

4. Выполним команду меню Setting | Grids.

5. В появившемся окне Grids (рис. 3) в выпадающем списке Name выберем имя сетки Screen Grid.

Рис. 3. Настройка видимой сетки.

6. Включим опцию Step Grid, после чего в ячейках X Step и Y Step введем значение 500 и нажмем кнопку OK.

7. Выполним команду меню Tools | Options и в окне Options перейдем на закладку Display.

8. В поле Screen Appearance в выпадающем списке Grid Type выберем строку Lined и нажмем кнопку OK.

Если после всех проделанных манипуляций экранная сетка Screen Grid не отображается, то необходимо выполнить следующее.

9. Выполним команду меню Settings | Colours.

10. В появившемся окне Colours в списке Category выберем строку Highlights и нажмём кнопку Change Colours.

В появившемся окне  Colours — Highlights легко видеть, что напротив имени объекта Screen Grid стоит параметр No, запрещающий отображение сетки на экране.

11. Выполним двойной щелчок левой кнопкой мыши на строке Screen Grid. Параметр отображения примет значение Yes.

12. Дважды нажимая кнопки OK, закроем все диалоговые окна. Сетка отобразится на экране.

Если вы последовательно изучаете данные уроки, то должны помнить, что на предыдущем занятии мы назначили выполнение специального макроса на нажатие функциональной клавиши F5. Таким образом, если все настройки сделанные в ходе урока 2 были сохранены, то для переключения режима отображения сетки достаточно нажать клавишу F5.

Для начала выполним добавление элемента на схему, используя известное нам имя компонента (Part Name). В библиотеке CADSTAR присутствует компонент SN74LS10D, который необходим нам для использования в проекте и который состоит из нескольких секций NAND3.

13. Выполним команду меню Add | Part or Symbol или нажмем кнопку  на панели инструментов.

14. В появившемся диалоговом окне Add Symbol by Part нажмем кнопку Search. На экране отобразится окно Add Symbol Search (рис. 4).

Рис. 4. Задание условий поиска компонента.

15. В поле Search For включим опцию Parts и в соответствующей ячейке введём шаблон поиска SN74LS*. Звездочка (*) здесь используется как стандартный символ подстановки нескольких неизвестных символов. Для указания одного неизвестного символа используется знак вопроса (?).

16. В поле Search In включим опцию Library и нажмем кнопку OK.

В диалоговом окне Add Symbol by Part в результате появится список компонентов библиотеки, удовлетворяющих заданным критериям поиска (рис. 5).

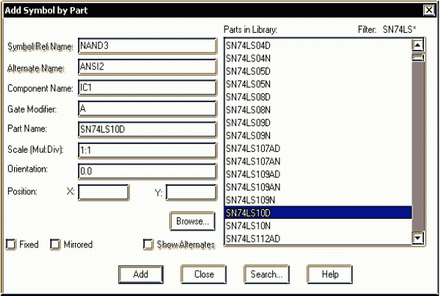

Рис. 5. Результаты поиска компонентов по маске.

17. Прокрутим список компонентов, приведенный в правой части окна и с помощью мыши выберем в нем строку SN74LS10D.

В левой части окна приведен список параметров, главные из которых для нас сейчас:

— Symbol Ref Name — имя символа логического элемента (NAND3).

— Alternate Name — имя варианта (ANSI2).

— Gate Modifier — идентификатор секции. Отметим, что в системе CADSTAR идентификаторы (суффиксы) секций могут быть только буквенными. В нашем случае идентификатор имеет значение А, что соответствует первой секции компонента SN74LS10D.

18. В поле Component Name введем позиционное обозначение добавляемого элемента IC1 и нажмем кнопку Add.

Окно Add Symbol by Part закроется, а символ NAND3 окажется «приклеенным» к указателю мыши. Подробная информация о размещаемом символе будет приведена в строке состояния (рис. 6).

Рис. 6. Информация о добавляемом элементе.

19. Сдвинем указатель мыши в левый верхний угол схемы и щелкнем левой кнопкой мыши.

На схеме появится элемент IC1−A, а к указателю мыши окажется «приклеенной» очередная секция компонента, которая автоматически получит обозначение IC1−B. Обратите внимание, что изменятся и номера выводов, информация о которых извлекается из библиотечного описания компонента.

20. Разместим новый элемент несколько ниже первого и щелкнем левой кнопкой мыши.

Не стоит беспокоиться о неточном размещении символа, позднее мы исправим это.

21. Аналогичным образом разместим еще один символ NAND3 согласно схеме, приведенной на рисунке 1. Элемент автоматически получит имя IC1−С.

Обратите внимание, что после размещения третьей секции позиционное обозначение «приклеенного» к указателю мыши элемента изменится на IC2−A, что говорит о том, что все три имеющиеся в компоненте SN74LS10D секции задействованы и новая секция будет первой (A) в компоненте IC2.

22. Добавьте на схему еще три символа NAND3 согласно схеме, приведенной на рисунке 1. Элементы автоматически получат имена IC2−A, IC2−B и IC2−С.

23. Нам требуется только шесть элементов NAND3, поэтому нажатием клавиши Escape выйдем из режима размещения.

24. На экране снова появится диалоговое окно Add Symbol by Part, для выхода из которого нажмем кнопку Cancel.

Для добавления на схему трёх элементов AND2 мы воспользуемся другим методом — будем использовать панель Workspace.

25. Если панель Workspace не отображается на экране, то выполним команду меню View | Windows | Workspace.

26. На панели Workspace перейдем на вкладку Libraries.

В данном окне отображается список библиотек, расположенных в папке, указанной в настройках File Locations.

27. Прокрутим список, пока в окне не появится библиотека TTL и щелкнем левой кнопкой мыши на знаке (+) возле имени библиотеки.

Обратите внимание, что библиотека компонентов TTL имеет иерархическую структуру, что существенно облегчает поиск компонентов (рис. 7).

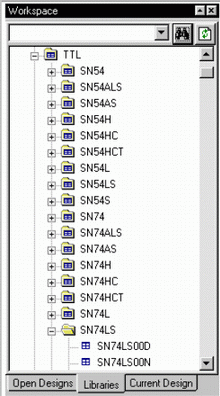

Рис. 7. Выбор элемента с помощью панели Workspace.

28. Прокрутим список содержимого библиотеки TTL пока не появится папка SN74LS и щелкнем левой кнопкой мыши на знаке (+) возле имени папки.

29. Прокрутим список содержимого папки SN74LS, пока не найдем компонент SN74LS08D и выполнит на нём щелчок левой кнопкой мыши.

Теперь перед нами в окне Library Preview появится графическое представление компонента (рис. 8). Легка видеть, что компонент SN74LS08D включает четыре секции AND2.

Рис. 8. Графическое представление компонента на панели Library Preview.

Добавление элемента на схему при работе с панелью Workspace осуществляется методом перетаскивания.

30. Наведем указатель мыши на компонент SN74LS08D на панели Workspace, нажмем левую кнопку мыши и, удерживая ее, переместим захваченный элемент в окно редактора схем.

31. Как только указатель мыши переместится в окно редактора схем, к нему окажется «приклеенной» символ AND2. С этого момента левую кнопку мыши можно отпустить.

Обратите внимание, что обозначение элемента будет присвоено по умолчанию U1. Позднее мы изменим его.

32. Переместим символ в позицию IC3−A на рисунке 1 и щелкнем левой кнопкой мыши.

На схеме появится элемент U1−A, а к указателю мыши окажется «приклеенной» очередная секция компонента, которая автоматически получит обозначение U1−B.

33. Аналогичным образом разместим на схеме еще два символа AND2. Элементы автоматически получат имена U1−B и U1−С.

34. Для выхода из режима размещения выполним щелчок правой кнопкой мыши и в появившемся контекстном меню выберем команду Cancel или просто нажмем клавишу Escape.



Переименование элементов

Выполним переименование только что добавленных на схему элементов.

1. Выполним команду Edit | Item Properties или нажмем кнопку на панели инструментов.

2. Наведем указатель мыши на элемент U1−A и выполним щелчок левой кнопкой мыши.

На экране появится окно Item Properties – Symbol (рис. 9).

Рис. 9. Изменение позиционного обозначения элемента.

3. В поле Name введём новое обозначение IC3 и нажмём кнопку OK.

Окно закроется, а позиционное обозначение указанного элемента на схеме изменится. Обратите внимание, что данный метод работает по принципу «действие-объект». То есть, сначала указывается действие, которое будет выполняться, а потом объекты. Такой метод удобно использовать, когда выполняется последовательность однотипных действий с некоторыми объектами.

В случае, когда объектов слишком много, а изменяемые данные идентичны, можно воспользоваться другим методом.

4. Перейдем в режим выделения, для чего нажмем кнопку  и окном охвата выделим элементы U1−B и U1−C.

5. Выполним щелчок правой кнопкой мыши и в появившемся контекстном меню выберем команду Item Properties или просто нажмем кнопку  на панели инструментов.

6. В появившемся окне Item Properties – Symbol в поле Name введём новое обозначение IC3 и нажмём кнопку OK.

Окно закроется, а позиционное обозначение изменится сразу у двух элементов. Обратите внимание, что суффикс секции добавляется к обозначению автоматически (вручную изменить его в этом случае просто невозможно). Отметим, что данный метод подходит только для изменения одинаковых данных и при попытке одновременно изменить обозначения у элементов IC1−C и IC2−A он работать не будет.



Выравнивание элементов на схеме

Теперь выполним выравнивание элементов, для того чтобы обеспечить ортогональное отображение связей.

1. Перейдем в режим выделения, для чего нажмем кнопку  и окном охвата выделим элементы IC1−A и IC1−C.

2. Выполним команду меню Actions | Align Items.

На экране появится диалоговое окно Align Items (рис. 10).

Рис. 10. Выравнивание элементов.

3. Будем выравнивать компоненты по горизонтали относительно их верхнего края, поэтому в поле Horizontally включим опцию Top Edge и нажмем кнопку OK.

Элементы автоматически переместятся согласно заданным настройкам.

4. Окном охвата выделим элементы IC1−A и IC1−B и выполним команду меню Actions | Align Items.

5. В диалоговом окне Align Items в поле Vertically включим опцию Left Sides и нажмем кнопку OK.

Элементы выровняются по вертикали.

6. В качестве упражнения самостоятельно выровняйте по вертикали и горизонтали оставшиеся пары элементов, как показано на рисунке 1.



Прорисовка цепей

Прежде, чем приступить к прорисовке связей на схеме, необходимо выполнить ряд настроек.

Прежде всего, выполним настройку типов цепей (Net Route Code), которые фактически представляют собой правила проектирования, задающие ограничения на ширину проводников и учитываемые в редакторе печатных плат.

1. Выполним команду меню Settings | Assignments и в появившемся окне Assignments перейдем на вкладку Routes.

Здесь имеются четыре заданных по умолчанию типа цепей, для каждого из которых задано рекомендуемое значение ширины проводника (Optimal Width), а также пределы Min Width и Max Width изменения ширины проводников при интерактивной трассировке.

Сейчас для нас представляют интерес только сигнальные цепи (тип Signal).

2. Проверим, что настройки ширин проводников для этого типа соответствуют приведенным на рисунке 11 и закроем окно.

Рис. 11. Настройка типов цепей.

Настроим стиль отображения меток цепей, которые будут появляться автоматически в окрестности терминала или точки подключения цепи к выводу элемента.

3. Выполним команду меню Settings | Defaults и в появившемся окне перейдем на вкладку Connection (рис. 12).

Рис. 12. Настройка отображения меток цепей.

Здесь для каждого типа цепей (Net Route Code) в поле Signal Names задается стиль текстовой метки цепи (Code), сдвиг метки относительно терминала (Offset) и угол ее смещения (Angle). Отметим, что метка цепи всегда отображается над терминалом (рис. 13).

Рис. 13. Параметры отображения меток цепей.

4. Проверим, что все настройки для типа цепей Signal соответствуют приведенным на рисунке 12 и закроем окно.

Приступим к добавлению на схему связей, начинающихся и заканчивающихся на выводах элементов. В ходе этого некоторым цепям мы будем присваивать специальные имена.

Изменим масштаб просмотра таким образом, чтобы в окне редактора отображались три верхних левых элемента: IC1−A, IC3−A и IC1−C.

Первую связь проведём от вывода 12 IC1−A к выводу 10 IC1−C. Перед этим включим ортогональный режим рисования.

5. Выполним команду меню Tool | Options, в появившемся окне на вкладке Interaction в поле Add Segment Mode выберем опцию Two Segment – 90 Degrees  и нажмем кнопку OK.

6. Выполним команду Add | Connection или нажмем кнопку .

В строке состояния появится подсказка Select connection start position (укажите точку начала линии связи).

7. Наведем указатель мыши на вывод 12 элемента IC1−A и выполним щелчок левой кнопкой мыши.

Связь присоединится к выводу и будет тянуться за курсором в виде последовательности ортогональных сегментов. В строке состояния появится подсказка Select position for corner or end (укажите точку изгиба или завершения). Прежде чем завершить связь, присвоим ей специфическое имя.

8. В режиме прокладки связи наберем на клавиатуре текст NET1 и нажмём клавишу Enter.

Теперь имя NET1 присвоено текущей связи, что легко проверить в соответствующей ячейке строки состояния, но пока это имя на схеме никак не отображается.

9. Наведем указатель мыши на вывод 10 элемента IC1−C и выполним щелчок левой кнопкой мыши.

Прокладка связи завершится автоматически. Данной связи по умолчанию будет присвоен тип цепи Signal. Все связи, которые мы будем добавлять на нашу схему, будут иметь этот тип. Метка цепи NET1 будет отображена возле вывода 10 элемента IC1−C (рис. 14).

Рис. 14. Автоматически добавленная метка цепи.

10. Наведем указатель мыши на вывод 1 элемента IC3−A и выполним щелчок левой кнопкой мыши.

11. Сдвинем указатель мыши немного влево и вниз. Связь будет прорисована двумя сегментами.

12. Выполним щелчок левой кнопкой мыши и зафиксируем позицию первого излома линии связи.

13. Наведем указатель мыши на вывод 2 элемента IC3−A и выполним щелчок левой кнопкой мыши.

К линии связи будет добавлен новый излом, сама связь будет присоединена к выводу и завершена. Обратите внимание, что в данном случае имя цепи $1 было присвоено автоматически по умолчанию, а метка цепи при этом не появилась.

14. Аналогичным образом соединим выводы 13 элемента IC1−A и 3 элемента IC1−B.

Изменим вид в окне редактора так, чтобы в нем отображались элементы IC2−C и IC3−C.

15. Перейдем в режим выделения, для чего нажмем кнопку , щелкнем левой кнопкой мыши на элементе IC2−С и, удерживая кнопку нажатой, переместим символ влево так, чтобы концы выводов конец вывода 10 элемента IC2−C наложился на конец вывода 8 элемента IC3−C (рис. 15a).

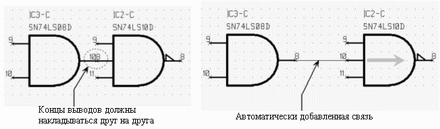

Рис. 15. Автоматическое добавление связей между элементами.

16. Отпустим левую кнопку мыши.

17. Снова захватим элемент IC2−C и удерживая нажатой левую кнопку мыши сместим его немного вправо.

Легко видеть, что между выводами 8 и 10 автоматически добавилась связь, которая по мере отодвигания элемента IC2−C тянется за ним (рис. 15b).

Отметим, что данный метод также работает, когда вывод элемента накладывается на существующую линию связи.

Полный перечень режимов автоматического добавления связей можно найти в справочной системе пакета CADSTAR.

18. Снова выполним команду меню Add | Connection и нажмем клавишу F1. На открывшейся странице справки перейдем по ссылке Connecting Symbols Automatically.

Легко видеть, что помимо двух упомянутых выше автоматических режимов, существуют еще три: разбиение цепи на две при наложении на нее компонента, подключение одного или нескольких выводов при наложении их на шину, соединение вывода с незаконченной цепью.

19. Закроем окно справочной системы.

20. Снова выполним команду меню Add | Connection, наведем указатель мыши на связь между выводами 13 элемента IC1−A и 3 элемента IC1−B и выполним щелчок левой кнопкой мыши.

21. Сдвинем указатель мыши вправо в сторону элемента IC3−A. Легко видеть, что прокладываемая связь подключилась к существовавшей ранее, о чем сигнализирует появившаяся точка соединения.

22. Наведем указатель мыши на связь между выводами 1 и 2 элемента IC3−A и выполним щелчок левой кнопкой мыши. Новая связь соединит две цепи, причем конечная цепь получит имя, которое было у цепи, с которой начиналась связь (рис. 16).

Рис. 16. Соединение двух существующих связей.

Пока мы рисовали только ортогональные связи, однако, на рисунке 1 присутствуют цепи, проложенные под произвольным углом. Попробуем нарисовать их.

23. Начнем связь с вывода 1 элемента IC2−A, нарисуем последовательно горизонтальный и вертикальный сегменты, как показано на рисунке 17, и выполним щелчок правой кнопкой мыши.

24. В появившемся контекстном меню выберем команду Angle 0.

Теперь прокладываемая связь будет тянуться за указателем мыши под произвольным углом.

25. Щелчком левой кнопки мыши зафиксируем наклонный сегмент так, чтобы его второй конец подходил немного правее и ниже вывода 8 элемента IC1−C.

26. Наберем на клавиатуре текст команду A 90 (с пробелом) и нажмем клавишу Enter. Редактор перейдет в режим рисования ортогональных связей.

27. Завершим рисование связи на выводе 8 элемента IC1−C, добавив последовательно вертикальный и горизонтальный сегменты.

Примечание: Для последовательного переключения трех показанных на рисунке 17 режимов рисования может быть клавиатурная команда A. Для перехода в конкретный режим используются команды А 90, А 45 и А 0 соответственно (с пробелами).

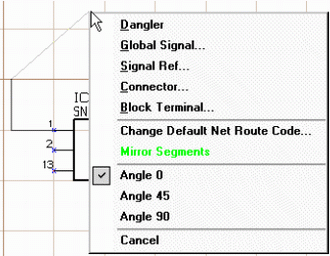

Рис. 17. Прокладка связей под произвольным углом.

Теперь приступим к созданию связей, образующих внешние (иерархические) соединения схемы.

Все входы и выходы схемы JK Flip Flop оканчиваются иерархическими выводами, известными также как блочные выводы (Block Terminals) или порты.

28. Начнем связь на выводе 1 элемента IC1−A и проведем ее влево к краю схемы.

29. Нажмем правую кнопку мыши и в появившемся контекстном меню выберем команду Block Terminal. Теперь к концу прокладываемой связи добавится символ иерархического вывода.

30. Укажем необходимую позицию размещения порта и выполним щелчок левой кнопкой мыши.

31. В появившемся окне Add Connection – Signal Name введем имя цепи LOGIC1, которое фактически будет создавать связь схемы JK Flip Flop со схемой верхнего уровня иерархии, и нажмем кнопку OK (рис. 18).

Рис. 18. Задание имени цепи для иерархического порта.

На схеме появится связь, завершающаяся портом  и текстовой меткой с именем цепи.

32. Начнем новую связь на выводе 5 элемента IC1−B, добавим к ней иерархического порт (Block Terminal), подведем к левому краю листа схемы и выполним щелчок левой кнопкой мыши.

33. В появившемся окне Add Connection – Signal Name снова введем имя цепи LOGIC1 и нажмем кнопку OK.

На экране появится сообщение, показанное на рисунке 19, которое информирует нас о том, что цепь с таким именем на схеме уже существует.

Рис. 19. Сообщение о том, что цепь с задаваемым именем уже существует.

34. Нажмем кнопку Yes (продолжить).

На схему добавится еще одна связь и порт с именем LOGIC1. В том, что две разных связи имеют одинаковое имя, нет никакого противоречия. Это лишь означает, что эти связи, хоть и не соединены на схеме явно, принадлежат одной цепи LOGIC1. Таким образом, имя цепи обеспечивает логическую связность проекта.



Проверка правил электрических соединений (ERC)

Система CADSTAR имеет возможность проверки правил электрических соединений (ERC) непосредственно в процессе рисования связей. Подобная проверка правила делает невозможным соединение несовместимых выводов (например, двух выходов логических элементов).

1. Выполним команду меню Setting | Electrical Rules.

На экране появится диалоговое окно Electrical Rules Setting, перечисляющее доступные правила проверки (рис. 20).

Рис. 20. Настройка правил проверки ERC.

2. Включим «галочки» напротив трех правил, как показано на рисунке 19. Такой набор запрещает соединение земли с цепями питания и выводами элементов, определенными как логические выходы, а также логических выходов различных типов между собой.

3. Включим режим проверки правил ERC «на лету», для чего выполним команду меню Tools | Options и в появившемся окне на вкладке Interaction включим опцию Electrical Rules Checking.

4. Изменим масштаб просмотра схемы таким образом, чтобы в центре окна были элементы IC3−B и IC3−C.

5. Начнем связь с вывода 6 элемента IC3−B проложим его любым способом и попытаемся завершить ее на выводе 8 элемента IC3−C.

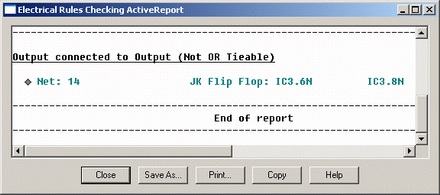

Поскольку оба вывода являются логическими выходами, механизм проверки правил ERC не позволит нам завершить эту связь щелчком левой кнопки мыши. Причина будет описана в строке состояния (рис. 21).

Рис. 21. Сообщение о нарушении правила  ERC.

6. Нажмем клавишу Escape и откажемся от выполнения этой операции.

Если пользователю не требуется постоянный контроль соблюдения правил электрических соединений в процессе рисования, но в какой-то момент он захочет проверить, имеются ли в проекте какие-либо нарушения ERC, то он может выполнить проверку в так называемом пакетном режиме.

Проделаем следующее упражнение.

7. Выключим режим проверки правил ERC «на лету», для чего выполним команду меню Tools | Options и в появившемся окне на вкладке Interaction выключим опцию Electrical Rules Checking.

8. Нарисуем связь между выводами 6 элемента IC3−B и 8 элемента IC3−C. Так как проверка отключена, система позволит нарисовать соединение.

9. Выполним команду меню Tools | Reports | Electrical Rules Check.

10. В появившемся окне Electrical Rules Checking (рис. 22) включим только опцию View Report (просмотр отчета) и нажмем кнопку OK. Печать или сохранение в файл нам сейчас не требуются.

Рис. 22. Настройка отчета о проверке  ERC.

На экране компьютера появится окно отчета Electrical Rules Checking ActiveReport, в котором будет приведено сообщение о найденной ошибке Output connected to Output (Not OR Tieable) (соединены два логических выхода) и строка с подробным описанием цепи, вызвавшей нарушение (рис. 23).

Рис. 23. Отчет о результатах пакетной проверки правил   ERC.

11. Выполним щелчок левой кнопки мыши на строке отчета, описывающей конфликтую цепь.

Редактор схем автоматически изменит вид и масштаб так, чтобы наилучшим образом показать указанную цепь. Отсюда следует, что окно отчета является интерактивным и обеспечивает оперативную навигацию в проекте.

12. Нажмем кнопку Close и закроем окно отчета.

13. Выполним команду меню Edit | Undo необходимое число раз, чтобы вернуться к состоянию, предшествующему добавлению конфликтной цепи.



Управление отображением имен цепей

Пользователь имеет возможность управлять отображением имени цепи, соединенной с определенным выводом элемента.

1. Перейдем в режим выделения, для чего нажмем кнопку  и выполним щелчок левой кнопкой мыши на конце вывода 1 элемента IC1−A, к которому присоединена цепь LOGIC1.

2. Выполним команду меню Edit | Item Properties или просто нажмем кнопку  на панели инструментов.

3. В появившемся окне Item Properties – Symbol Pin в поле Net включим опцию Display Signal Name и нажмем кнопку OK.

На схеме рядом с выводом появится метка цепи (рис. 24). Ее позиция и стиль будет определяться сделанными нами ранее установками. При необходимости метку можно перенести в другое место, но следует учитывать, что она не является самостоятельным объектом, а представляет собой атрибут вывода.

Рис. 24. Отображение имени цепи около вывода элемента.

В завершение данного занятия, мы рекомендуем самостоятельно закончить прорисовку всех связей на схеме JK Flip Flop, как показано на рисунке 1, и сохранить проект. Обратите внимание, что на схеме отсутствуют цепи земли GND и питания VCC. В прорисовке этих цепей нет необходимости, так как информация о подключении определенных выводов компонентов к соответствующим цепям уже занесена в библиотеку. Позднее мы рассмотрим этот вопрос подробнее.



Уроки Zuken CADSTAR
Урок 10
Размещение компонентов. Создание областей размещения. Настройка сеток для размещения компонентов. Автоматическое размещение компонентов. Использование эквивалентности секций и выводов. Переименование компонентов на плате.
Урок 22
Проверка ошибок трассировки. Формирование отчетов. Оценка трассируемости проекта.
Урок 20
Настройки безопасности. Настройка программы автотрассировки. Контроль топологии цепи. Расталкивание дорожек в стороны. Функция обтекания контура (Contour Following). Задание количества попыток трассировки (Effort).
Урок 2
Настройки стилей. Добавление в проект листов схемы. Добавление на схему текстовых надписей. Рисование объектов. Редактирование объектов. Присвоение имен иерархическим блокам. Сохранение проекта.
